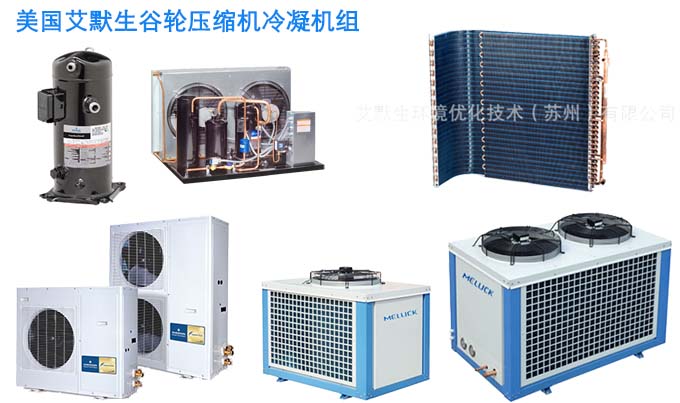

美国艾默生谷轮涡旋压缩机组
产品编号：D3A
XJQ系列箱式压缩冷凝机组(Copeland 涡旋压缩机)
冷库制冷机组
一、箱式谷轮涡旋压缩机组简介

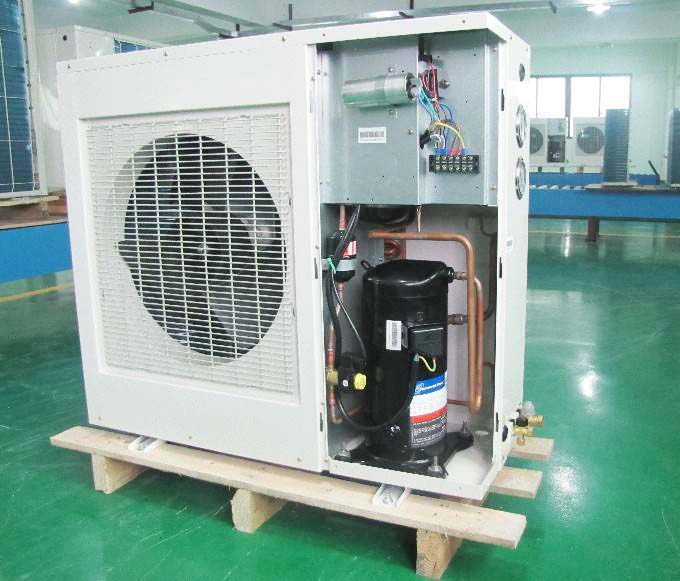

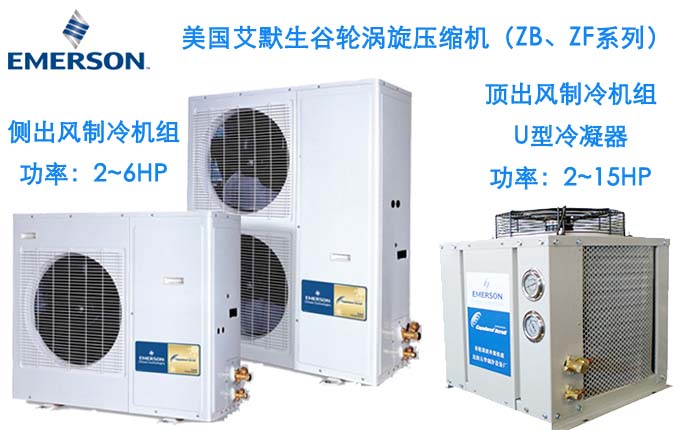

“同城制冷”艾黙生谷轮全封闭箱式冷凝机组采用（正品）Emerson Copeland涡旋压缩机，分为壁挂式侧出风机组和顶出风式机组两种机型，侧出风机组采用立式平板冷凝器，顶出风机组采用U型冷凝器，可使用R22制冷剂和R404A环保制冷剂两种规格机组。
中高温机组采用ZB系列涡旋压缩机，制冷功率从3匹到15匹，可满足-5~10℃范围内冷藏库制冷需求，广泛应用0~5℃果蔬保鲜库、2~8℃医药冷库中；低温机组采用ZF系列低温涡旋压缩机，制冷功率从2匹到5匹，适用于-40～-25 ℃小型低温冷冻库。
谷轮制冷机组搭配冷风机或冷却排管，广泛用于食堂、酒店、餐厅饭店的厨房冷库，食品、卫生、医药、农业、化工等行业的小型冷库中。
特点：运转稳定，节能高效
冷库压缩机组
二，箱式谷轮涡旋压缩机组具有如下特点：
1，顶出风机组采用外转子风机，侧出风机组采用6极电机，风机运行噪音小；

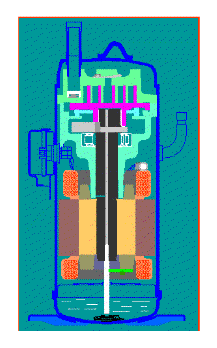

2，主机选用（正品）艾黙生谷轮全封闭涡旋压缩机，震动小、噪音小、运行可靠性好；
3，盘管采用铜管错排方式，利用机械胀管，使铜管与铝片紧密接合，换热效果好；
4，使用铜管铝片式换热器，换热效率高、使用寿命长；
5，内置接线盒，接线方便，机组进出管接口装有截止阀，安装维修方便；
6，机组外壳采用箱式整体式结构，结构紧凑、外形美观。
医药冷库制冷机组
三，机组配置说明：
●压缩机 ●冷凝器 ●储液器 ●过滤器 ●电磁阀 ●压力控制器 ●高低压表 ●进出管接口阀
保鲜冷库压缩机组
四，谷轮制冷机组主要技术参数：
4.1侧出风机组(ZB压缩机)：
4.1.1使用制冷剂R22：
型号
XJQ
02HAG
03HAG
Q04HAG
05HAG
压缩机型号
ZB15KQ
ZB21KQ
ZB29KQ
ZB38KQ
制冷量及功率
蒸发 7℃
冷量(W)
6150
8870
12000
14700
功率(W)
1480
2570
3300
4050
蒸发 5℃
冷量(W)
5730
8260
11050
13700
功率(W)
1550
2560
3300
4010
蒸发
0℃
冷量(W)
4770
6890
8880
11250
功率(W)
1690
2530
3290
3940
适用库温( ℃)
5～10℃
制冷剂
R22
电源
380V/3P/50Hz
冷凝器
风机数量
1
1
2
2
风机电压(V)
220
220
220
220
风机功率(W)
60
60
60×2
60×2
接口
吸气接口(mm)
φ19
φ19
φ19
φ19
供液接口(mm)
φ10
φ10
φ12
φ12
外形尺寸
L (mm)
1020
1020
1020
1020
W (mm)
420
420
420
420
H (mm)
840
840
1240
1240

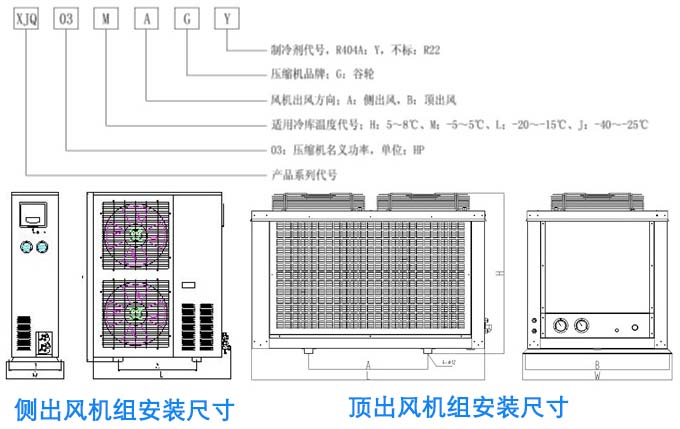

安装尺寸(A×B)(mm)
580×380
580×380
580×380
580×380
谷轮压缩机组
机组设计工况：蒸发温度5℃，环境温度35℃，吸气过热度10℃
型号
XJQ
02MAG
03MAG
04MAG
05MAG
06MAG
压缩机型号
ZB15KQ
ZB21KQ
ZB29KQ
ZB38KQ
ZB45KQ
制冷量及功率
蒸发-5℃
冷量(W)
3290
5700
7000
9100
11550
功率(W)
1790
2500
3290
3900
4780
蒸发-7℃
冷量(W)
3620
5270
6320
8300
10650
功率(W)
1820
2490
3290
3900
4790
蒸发
-10℃
冷量(W)
3190
4660
5390
7200
9390
功率(W)
1850
2480
3280
3890
4800
适用库温( ℃)
-5～5 ℃
制冷剂
R22
电源
380V/3P/50Hz
冷凝器
风机数量
1
1
1
2
2
风机电压(V)
220
220
220
220
220
风机功率(W)
60
60
60
60×2
60×2
接口
吸气接口(mm)
φ19
φ19
φ19
φ19
φ19
供液接口(mm)
φ10
φ10
φ12
φ12
φ12
外形尺寸
L (mm)
1020
1020
1020
1020
1020
W (mm)
420
420
420
420
420
H (mm)
840
840
840
1240
1240
安装尺寸(A×B)(mm)
580×380
580×380
580×380
580×380
580×380
机组设计工况：蒸发温度-7℃，环境温度35℃，吸气过热度10℃
艾黙生谷轮压缩机组
4.1.2使用制冷剂R404A：
型号
XJQ
02HAGY
03HAGY
04HAGY
05HAGY
压缩机型号
ZB15KQE
ZB21KQE
ZB29KQE
ZB38KQE
制冷量及功率
蒸发7℃
冷量(W)
5940
8930
12350
15250
功率(W)
1910
2760
3670
4640
蒸发5℃
冷量(W)
5510
8300
11450
14150
功率(W)
1920
2770
3680
4650
蒸发
0℃
冷量(W)
4520
6860
9420
11650
功率(W)
1960
2790
3710
4670
适用库温( ℃)
5～10 ℃
制冷剂
R404A
电源
380V/3P/50Hz
冷凝器
风机数量
1
1
2
2
风机电压(V)
220
220
220
220
风机功率(W)
60
60
60×2
60×2
接口
吸气接口(mm)
φ19
φ19
φ19
φ19
供液接口(mm)
φ10
φ10
φ12
φ12
外形尺寸
L (mm)
1020
1020
1020
1020
W (mm)
420
420
420
420
H (mm)
840
840
1240
1240
安装尺寸(A×B)(mm)
580×380
580×380
580×380
580×380
机组设计工况：蒸发温度5℃，环境温度35℃，吸气过热度10℃
美乐柯谷轮冷凝机组
型号
XJQ
02MAGY
03MAGY
04MAGY
05MAGY
06MAGY
压缩机型号
ZB15KQE
ZB21KQE
ZB29KQE
ZB38KQE
ZB45KQE
制冷量及功率
蒸发-5℃
冷量(W)
3660
5630
7680
9550
11200
功率(W)
2030
2810
3740
4680
5340
蒸发-7℃
冷量(W)
3630
5180
7070
8790
10350
功率(W)
2060
2820
3750
4680
5350
蒸发
-10℃
冷量(W)
2920
4570
6210
7740
9120
功率(W)
2100
2820
3770
4680
5360
适用库温( ℃)
-5～5 ℃
制冷剂
R404A
电源
380V/3P/50Hz
冷凝器
风机数量
1
1
1
2
2
风机电压(V)
220
220
220
220
220
风机功率(W)
60
60
60
60×2
60×2
接口
吸气接口(mm)
φ19
φ19
φ19
φ19
φ19
供液接口(mm)
φ10
φ10
φ12
φ12
φ12
外形尺寸
L (mm)
1020
1020
1020
1020
1020
W (mm)
420
420
420
420
420
H (mm)
840
840
840
1240
1240
安装尺寸(A×B)(mm)
580×380
580×380
580×380
580×380
580×380
机组设计工况：蒸发温度-7℃，环境温度35℃，吸气过热度10℃
Emerson Copeland压缩机组
4.2、顶出风机组(ZB压缩机)：
4.2.1使用制冷剂R22：
型号
XJQ
02MBG
03MBG
04MBG
05MBG
06MBG
压缩机型号
ZB15KQ
ZB21KQ
ZB29KQ
ZB38KQ
ZB45KQ
制冷量及功率
蒸发-5℃
冷量(W)
3920
5700
7000
9100
11550
功率(W)
1790
2500
3290
3900
4780
蒸发-7℃
冷量(W)
3620
5270
6320
8300
10650
功率(W)
1820
2490
3290
3900
4790
蒸发
-10℃
冷量(W)
3190
4660
5390
7200
9390
功率(W)
1850
2480
3280
3890
4800
适用库温( ℃)
-5～5 ℃
制冷剂
R22
电源
380V/3P/50Hz
冷凝器
风机数量
1
1
1
1
2
风机电压(V)
380
380
380
380
380
风机功率(W)
200
200
250
250
200×2
接口
吸气接口(mm)
φ19
φ19
φ22
φ22
φ22
供液接口(mm)
φ10
φ10
φ10
φ12
φ12
外形尺寸
L (mm)
788
788
938
938
938
W (mm)
756
756
756
856
H (mm)
657
657
667
767
867
安装尺寸(A×B)(mm)
472×726
472×726
582×726
582×726
582×826
机组设计工况：蒸发温度-7℃，环境温度35℃，吸气过热度10℃
美国谷轮压缩机组
型号
XJQ
08MBG
09MBG
10MBG
12MBG
13MBG
15MBG
压缩机型号
ZB58KQ
ZB66KQ
ZB76KQ
ZB88KQ
ZB95KQ
ZB114KQ
制冷量及功率
蒸发-5℃
冷量(W)
14700
17200
20300
21400
23700
28900
功率(W)
6120
6740
8000
9040
9770
11750
蒸发-7℃
冷量(W)
13400
15900
18700
19750
22000
26800
功率(W)
6120
6730
7990
9010
9630
11600
蒸发
-10℃
冷量(W)
11550
14000
16500
17400
19600
23800
功率(W)
6140
6720
7950
8960
9420
11350
适用库温( ℃)
-5～5℃
制冷剂
R22
电源
380V/3P/50Hz
冷凝器
风机数量
1
2
2
2
2
2
风机电压(V)
380
380
380
380
380
380
风机功率(W)
600
250×2
450×2
450×2
450×2
600×2
接口
吸气接口(mm)
φ28
φ28
φ28
φ28
φ28
φ28
供液接口(mm)
φ16
φ16
φ16
φ16
φ16
φ16
外形尺寸
L (mm)
1158
1288
1488
1388
1488
1538
W (mm)
856
856
856
856
856
856
H (mm)
867
867
867
967
967
892
安装尺寸(A×B)(mm)
802×826
832×826
932×826
832×826
932×826
982×826
机组设计工况：蒸发温度-7℃，环境温度35℃，吸气过热度10℃
谷轮压缩机组
4.2.2使用制冷剂R404A：
型号
XJQ
02MBGY
03MBGY
04MBGY
05MBGY
06MBGY
压缩机型号
ZB15KQE
ZB21KQE
ZB29KQE
ZB38KQE
ZB45KQE
制冷量及功率
蒸发-5℃
冷量(W)
3660
5630
7680
12194
11200
功率(W)
2030
2810
3740
5182
5340
蒸发-7℃
冷量(W)
3630
5180
7070
11303
10350
功率(W)
2060
2820
3750
5166
5350
蒸发
-10℃
冷量(W)
2920
4570
6210
9967
9120
功率(W)
2100
2820
3770
5143
5360
适用库温( ℃)
-5～5 ℃
制冷剂
R404A
电源
380V/3P/50Hz
冷凝器
风机数量
1
1
1
1
1
风机电压(V)
380
380
380
380
380
风机功率(W)
180
180
250
250
450
接口
吸气接口(mm)
φ19
φ19
φ22
φ22
φ22
供液接口(mm)
φ10
φ10
φ10
φ12
φ12
外形尺寸
L (mm)
788
788
938
938
938
W (mm)
756
756
756
756
856
H (mm)
657
657
667
767
867
安装尺寸(A×B)(mm)
472×726
472×726
582×726
582×726
582×826
机组设计工况：蒸发温度-7℃，环境温度35℃，吸气过热度10℃
涡旋压缩机组
型号
XJQ
08MBGY
09MBGY
10MBGY
13MBGY
15MBGY
压缩机型号
ZB58KQE
ZB66KQE
ZB76KQE
ZB95KQE
ZB114KQE
制冷量及功率
蒸发-5℃
冷量(W)
14450
16800
19100
23600
28900
功率(W)
7210
7900
9270
11500
13800
蒸发-7℃
冷量(W)
13200
15500
17650
21800
26600
功率(W)
7230
7890
9250
11400
13700
蒸发
-10℃
冷量(W)
11500
13700
15700
19300
23600
功率(W)
7270
7880
9230
11250
13600
适用库温( ℃)
-5～5 ℃
制冷剂
R404A
电源
380V/3P/50Hz
冷凝器
风机数量
1
2
2
2
2
风机电压(V)
380
380
380
380
380
风机功率(W)
600
250×2
450×2
450×2
600×2
接口
吸气接口(mm)
φ28
φ28
φ28
φ28
φ28
供液接口(mm)
φ16
φ16
φ16
φ16
φ16
外形尺寸
L (mm)
1158
1288
1488
1488
1538
W (mm)
856
856
856
856
856
H (mm)
867
867
867
967
892
安装尺寸(A×B)(mm)
802×826
832×826
932×826
932×826
982×826
机组设计工况：蒸发温度-7℃，环境温度35℃，吸气过热度10℃
冷库压缩机组
型号
XJQ
03LBGY
04LBGY
05LBGY
06LBGY
压缩机型号
ZB21KQE
ZB29KQE
ZB38KQE
ZB45KQE
制冷量及功率
蒸发-20℃
冷量(W)
2930
3930
4940
5850
功率(W)
2830
3810
4670
5350
蒸发-23℃
冷量(W)
2540
3390
4280
5080
功率(W)
2830
3820
4660
5340
蒸发
-25℃
冷量(W)
2300
3070
3880
4610
功率(W)
2830
3820
4650
5320
适用库温( ℃)
-18～-15 ℃
制冷剂
R404A
电源
380V/3P/50Hz
冷凝器
风机数量
1
1
1
1
风机电压(V)
380
380
380
380
风机功率(W)
180
180
250
250
接口
吸气接口(mm)
φ19
φ22
φ22
φ22
供液接口(mm)
φ10
φ10
φ12
φ12
外形尺寸
L (mm)
788
788
788
938
W (mm)
756
756
756
756
H (mm)
657
657
717
767
安装尺寸(A×B)(mm)
472×726
472×726
472×726
582×726
机组设计工况：蒸发温度-23℃，环境温度35℃，吸气过热度10℃
冷库制冷机组
型号
XJQ
08LBGY
09LBGY
10LBGY
13LBGY
15LBGY
压缩机型号
ZB58KQE
ZB66KQE
ZB76KQE
ZB95KQE
ZB114KQE
制冷量及功率
蒸发-20℃
冷量(W)
6470
8720
10750
12700
15250
功率(W)
7460
7830
9160
10750
13000
蒸发-23℃
冷量(W)
5120
7460
9610
11100
13250
功率(W)
7550
7810
9140
10550
12750
蒸发
-25℃
冷量(W)
4260
6540
8930
/
/
功率(W)
7610
7800
9120
/
/
适用库温( ℃)
-18～-15 ℃
制冷剂
R404A
电源
380V/3P/50Hz
冷凝器
风机数量
1
1
1
2
2
风机电压(V)
380
380
380
380
380
风机功率(W)
450
600
600
250×2
450×2
接口
吸气接口(mm)
φ28
φ28
φ28
φ28
φ28
供液接口(mm)
φ16
φ16
φ16
φ16
φ16
外形尺寸
L (mm)
938
938
1158
1288
1488
W (mm)
756
856
856
856
856
H (mm)
767
867
867
867
867
安装尺寸(A×B)(mm)
582×726
582×826
802×826
832×826
932×826
机组设计工况：蒸发温度-23℃，环境温度35℃，吸气过热度10℃
药品冷库制冷机组
4.3顶出风机组(ZF系列压缩机)：
4.3.1使用制冷剂R22：
型号
XJQ
02JBG
03JBG
04JBG
05JBG
压缩机型号
ZF09K4
ZF11K4
ZF15K4
ZF18K4
制冷量及功率
蒸发-25℃
冷量(W)
2680
3290
4670
5500
功率(W)
2280
2590
3690
4600
蒸发-35℃
冷量(W)
1740
2140
3020
3500
功率(W)
2160
2440
3480
4390
蒸发
-45℃
冷量(W)
1070
1310
1870
2100
功率(W)
2040
2310
3280
4230
适用库温( ℃)
-40～-25 ℃
制冷剂
R22
电源
380V/3P/50Hz
冷凝器
风机数量
1
1
1
1
风机电压(V)
380
380
380
380
风机功率(W)
180
180
180
250
接口
吸气接口(mm)
φ19
φ19
φ22
φ22
供液接口(mm)
φ10
φ10
φ12
φ12
外形尺寸
L (mm)
788
788
788
938
W (mm)
756
756
756
756
H (mm)
657
657
657
667
安装尺寸(A×B)(mm)
472×726
472×726
472×726
582×726
机组设计工况：蒸发温度-35℃，环境温度35℃，吸气过热度10℃
药品冷库压缩机组
4.3.2使用制冷剂R404A：
型号
XJQ
02JBGY
03JBGY
04JBGY
05JBGY
压缩机型号
ZF09K4E
ZF11K4E
ZF15K4E
ZF18K4E
制冷量及功率
蒸发-25℃
冷量(W)
2370
2960
4170
5030
功率(W)
2220
2680
3740
4380
蒸发-35℃
冷量(W)
1890
2370
3310
4040
功率(W)
2190
2610
3590
4250
蒸发
-45℃
冷量(W)
1490
1870
2600
3180
功率(W)
2170
2560
3420
4120
适用库温( ℃)
-40～-25 ℃
制冷剂
R404A
电源
380V/3P/50Hz
冷凝器
风机数量
1
1
1
1
风机电压(V)
380
380
380
380
风机功率(W)
180
180
180
250
接口
吸气接口(mm)
φ19
φ19
φ22
φ22
供液接口(mm)
φ10
φ10
φ12
φ12
外形尺寸
L (mm)
788
788
788
938
W (mm)
756
756
756
756
H (mm)
657
657
657
667
安装尺寸(A×B)(mm)
472×726
472×726
472×726
582×726
机组设计工况：蒸发温度-35℃，环境温度35℃，吸气过热度10℃
美国艾默生谷轮压缩机组
五、美国艾默生谷轮压缩机组型号说明及外形及安装尺寸示意图：
关键字：谷轮压缩机组，美国谷轮，艾默生谷轮，冷库制冷机组，谷轮制冷机
四， 相关链接
冷库安装公司
- 文章录入:同城制冷
上一篇:上一篇：丹佛斯美优乐全封闭制冷机组
下一篇:下一篇：法国泰康全封闭制冷机组
