广信连锁药店温湿度监测

国荣广信连锁药店温湿度监测系统

工程概况

项目名称:国荣广信连锁药店温湿度监测系统

建设单位:汕尾市国荣广信药业连锁店有限公司

设计标准:《药品经营质量管理规范(2012修订)》卫生部令第90

新版GSP 的5个附录:

附录1《冷藏、冷冻药品的储存与运输管理》

附录2《药品经营企业计算机系统》

附录3,《温湿度自动监测》

附录4,《药品收货与验收》

附录5,《验证管理》

《中国药典》(2010年版)

工程地址:广东省汕尾市海丰县海城镇新城居委下园一巷3号二楼

工程联系人: 钟经理



该企业已于20131218日通过广东省药监局GSP认证







一,温湿度监测系统工程简介

汕尾市国荣广信药业连锁店有限公司是经广东省食品药品监督管理局批准成立的一家零售(连锁)药店配送中心,位于广东省汕尾市海丰县,主要经营:西药,中成药,名贵中药材,参茸,银耳,滋补保健药,中西复合制品,营养保健品,卫生保健品等产品。



20137月,汕尾市国荣广信药业连锁店有限公司总经理在广东省食品药品监督管理局、汕尾市食品药品监督管理局的推荐下,找到我司为其药品配送中心仓库设计建造符合新版GSP认证验收要求的库房温湿度记录监测系统。我公司根据其提供的库房平面图纸,以及国家局GSP附录的要求,根据独立库房间数、库房面积、高度计算监测点数量和分布图,制定施工方案。



该库房均为平面仓库,每间库房面积均不小于300平方米,每间独立库房均安装2温湿度监测点。该系统由 短信报警温湿度记录仪主机16温湿度监测终端,以及网络版温湿度监控软件组成,各路探头均为独立数据,独立设置报警上下限,本地声光报警,短信报警,系统与药监局平台对接,实现在线监管,符合新版GSP的规定验收标准。

  二,温湿度监测系统介绍:

库房温湿度记录仪+16温湿度监测点+温湿度自动监测系统软件

该系统严格按照《药品经营质量管理规范(2012年修订)90号令(新版GSP)及附录中对温湿度自动监测的要求进行设计。温湿度记录仪均可与全国各地药监局平台对接(需当地药监局开放接口即可)。



温湿度自动监测系统由符合新版GSP要求的测点终端(温湿度传感器)、管理主机(药品库房温湿度记录仪)、数据备份存储器、UPS不间断电源以及与温湿度监测系统软件组成,具有温湿度自动监测记录、短信报警、断电报警、UPS不间断电源、数据备份、数据自动上传等功能,满足药监局在线监管要求,温湿度监测系统制冷系统分开设置,独立运行,符合新版GSP的全部验收要求。



库房温湿度自动监测系统 主要功能:

温湿度自动记录 数据更新间隔:1分钟/次,定时记录:30分钟/次,报警时自动转为2分钟/次。

温湿度报警功能:温湿度临界超限报警 + 断电报警

温湿度报警方式:就地声光报警 + 计算机系统声音报警 +短信远程报警(1-8部手机) + 电话报警

UPS不间断电源温湿度记录仪带有不间断电源,(UPS续航时间不低于5小时,电源可增加24小时容量)

温湿度数据备份: 备份数据可保存5年以上温湿度记录仪采用U盘备份存储器(可支持32G



温湿度监测系统报警服务器说明:

1,一只中继器可连接32只单点显示温湿度记录仪库房温湿度监测系统测点总数在32个以下的只需要一只温湿度报警处理机;

2,外接大容量UPS不间断电源,当外部供电停止时,自动切换到UPS电源供电并发送短信报警。

3,温湿度超出上、下限范围或供电中断时本地发出声光报警,并向1-8部指定手机发送报警短信。

4温湿度记录仪采用U盘备份存储器(可支持32G),备份数据可保存5年以上

单点温湿度记录仪(带显示屏)

1,  精度高(温度±0.1度;湿度±1.8%RH)

2,  探测数据反应速度快,4秒更新一次。

3,  温度测量范围:-55℃-+125℃;

4,  湿度测量范围:0100% RH

5,  显示功能:每只探头仪表均带有液晶显示屏,可显示日期、时间及温湿度数据。

6,  记录功能:每只探头均带有数据记录存储器。

7,  报警功能: 各通道超限时均可就地声音报警

8,  信号线有效传输距离最远可达1000米。



连锁药店温湿度监测系统

连锁药店温湿度记录仪

1,    一只药店温湿度记录仪可连接4温湿度传感器,每家零售药店经营场所只需要一只温湿度记录仪

2,    采用以太网接口连接单位局域网交换机或路由器,可在各家零售药店计算机的温湿度自动监测系统软件中,以及通过Internet互联网连接(连锁总部)管理中心的网络版温湿度监测系统软件进行实时监测,以标准Excel表格及加密文件方式存储于计算机上,提供在线监测、查看、保存、下载打印温湿度数据温湿度曲线图

3,    温湿度记录仪同时提供有应急数据存储器,在计算机出现故障不能记录时,有备用数据存储器继续记录数据,以备数据恢复之用,确保库房温湿度数据完整安全。

4,    温湿度记录仪带有不间断电源(UPS不低于8小时)。

5,    温湿度超出上、下限范围或供电中断时本地发出声光报警,并向1-8部指定手机发送报警短信



瑞士Sensirion数字温湿度传感器:

1, 精度高(温度±0.1度;湿度±1.8%RH)

2, 探测数据反应速度快,4秒更新一次。

3, 温度测量范围:-55℃-+125℃;

4, 湿度测量范围:0-100% RH

5温湿度传感器的信号线引线可延长至60米







三,库房温湿度监测点数量计算及安装分布要求:

GSP附录3 《温湿度自动监测》

第十三条药品库房或仓间安装的测点终端数量及位置应当符合以下要求

(一)每一独立的药品库房或仓间至少安装2个测点终端,并均匀分布。

(二)平面仓库面积在300平方米以下的,至少安装2个测点终端300平方米以上的,每增加300平方米至少增加1个测点终端,不足300平方米的按300平方米计算。

平面仓库测点终端安装的位置,不得低于药品货架或药品堆码垛高度的2/3位置

(三)高架仓库或全自动立体仓库的货架层高在4.5米至8米之间的,每300平方米面积至少安装4个测点终端每增加300平方米至少增加2个测点终端,并均匀分布在货架上、下位置;货架层高在8米以上的,每300平方米面积至少安装6个测点终端,每增加300平方米至少增加3个测点终端,并均匀分布在货架的上、中、下位置;不足300平方米的按300平方米计算。

高架仓库或全自动立体仓库上层测点终端安装的位置,不得低于最上层货架存放药品的最高位置。

(四)储存冷藏、冷冻药品仓库测点终端的安装数量,须符合本条上述的各项要求,安装数量按每100平方米面积计算

第十四条每台独立的冷藏、冷冻药品运输车辆或车厢,安装的测点终端数量不得少于2个。车厢容积超过20立方米的,每增加20立方米至少增加1个测点终端,不足20立方米的按20立方米计算。

每台冷藏箱或保温箱应当至少配置一个测点终端。



四,温湿度监测系统验证报告编制

(一),用户需求方案确认书 URS

国荣广信连锁药店温湿度监测系统

用户需求方案确认书 URS

程名称:国荣广信连锁药店温湿度监测系统项目

工程地点:广东省汕尾市海丰县海城镇新城居委下园一巷3号二楼

工程内容:常温库3间、阴凉库5间、冷藏车1辆,保温箱5

设计要求:乙方根据《药品经营质量管理规范(2012年修订)》及附录要求对甲方药品储运(仓库、运输冷藏设备)温湿度自动监测系统进行设计,对药品储存过程的温湿度状况和冷藏、冷冻药品运输过程的温度状况进行实时自动监测和记录,有效防范储存运输过程中可能发生的影响药品质量安全的风险,确保药品质量安全。并依照规范要求对温湿度自动监测系统实施验证,确认相关设施、设备及监测系统能够符合规定的设计标准和要求,并能安全、有效地正常运行和使用,确保冷藏、冷冻药品在储存、运输过程中的质量安全。

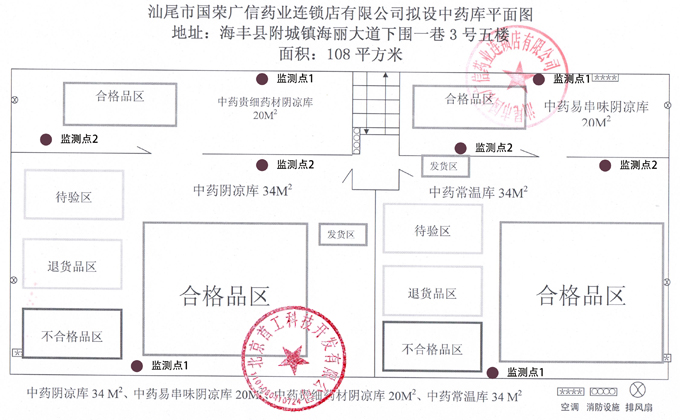

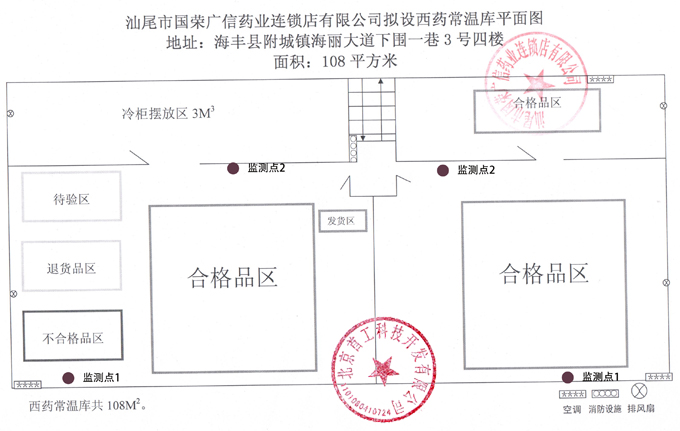

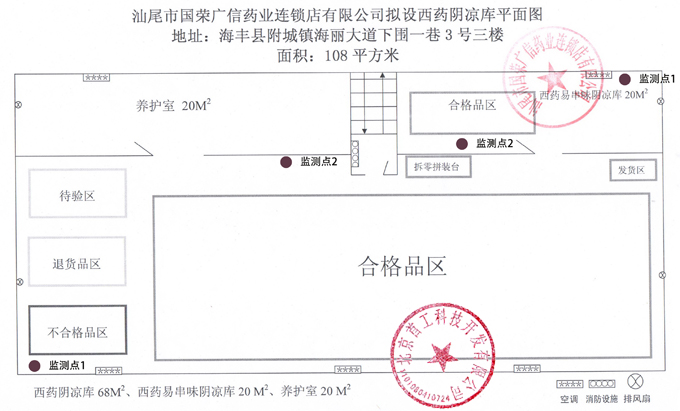

项目需求:安装温湿度自动监测系统项目明细(详见图纸)

监测项目

监测点明细

URS1:库房

库房分布:三层:1#2#  四层:3#4#   五层:5#6#7#8#

库房类型

面积

高度

测点数量

1#阴凉库:

面积: 68    m2

药品货架/堆垛高度: 2

2

2#易串味库:

面积: 20   m2

药品货架/堆垛高度: 2

2

3#常温库:

面积:  34    m2

药品货架/堆垛高度: 2

2

4#常温库:

面积: 34     m2

药品货架/堆垛高度: 2

2

5#中药材库:

面积: 34     m2

药品货架/堆垛高度: 2

2

6#中药易串味:

面积: 34     m2

药品货架/堆垛高度: 2

2

7#中药饮片库:

面积: 20     m2

药品货架/堆垛高度: 2

2

8#中药常温库:

面积: 20     m2

药品货架/堆垛高度: 2

2

 URS2:冷藏车

冷藏车   1   辆,车厢容积:  5  m3

 URS3:保温箱

保温箱   5   ,   5保温箱温湿度记录仪



项目需求单位  汕尾市国荣广信药业连锁店有限公司  确认: (章)



(二),验证报告



温湿度自动监测系统项目

验证方案

工程时间:201371日至20131110

工程地点:广东省汕尾市海丰县海城镇新城居委下园一巷3号二楼

工程名称:温湿度自动监测系统项目

验证标准:《药品经营质量管理规范(2012年修订)》及附录

验证参考:《药品GMP指南》厂房设施与设备分册—在线监测系统验证

验证步骤:制定实施方案——设计安装方案确认DQ——验证方案确认——设备安装验证IQ——系统运行验证OQ——系统性能验证PQ(客户检验环节)——培训——结果总体评价——编制验证报告——验收交付使用。



……完整温湿度监测系统方案请咨询北京GSP专家:010-5715312213381084848



北京首工科技开发有限公司

2013.7.1







四,查看链接: 广东省药品经营企业GSP认证公告(第55号)

http://www.sfda.gov.cn/WS01/CL0368/95680.html



广东省药品经营企业GSP认证公告(第55号)

粤食药监通[2013]135

20131230 发布



根据《中华人民共和国药品管理法》及其实施条例规定,并依照《药品经营质量管理规范认证管理办法》及规定的程序进行认证检查,对以下41家符合《药品经营质量管理规范》的企业发给认证证书,现予以公布。

企业名称

认证范围(经营方式)

经营范围

经营地址

发证日期

证书编号

汕尾市国荣广信药业连锁店有限公司

零售(连锁)

中药饮片、中成药、化学药制剂、抗生素制剂、生化药品、生物制品(除疫苗)**

海丰县海城镇新城居委下园一巷3号二楼

20131218

B-GD-13-058
